Ригельный замок YB-200IP для системы контроля доступа

Ригельный замок YB-200IP для системы контроля доступа

Бренд: Yli Electronic

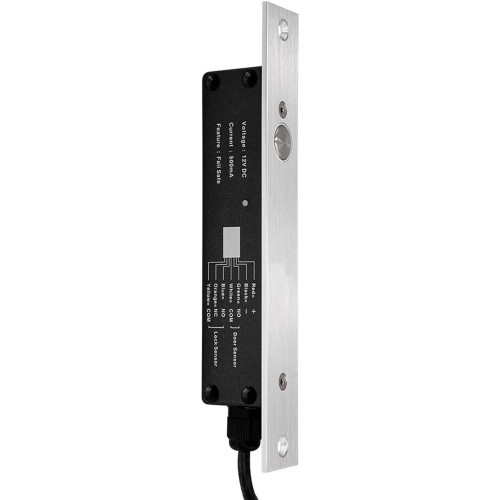

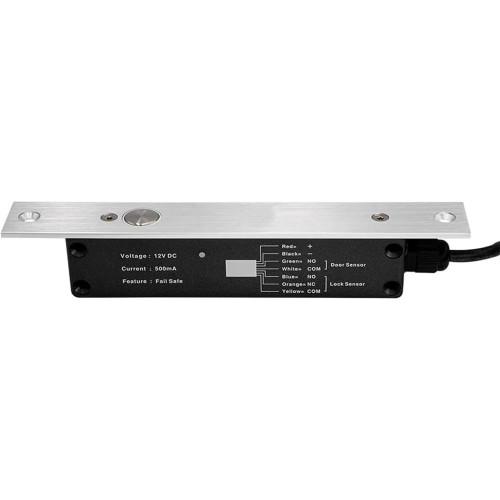

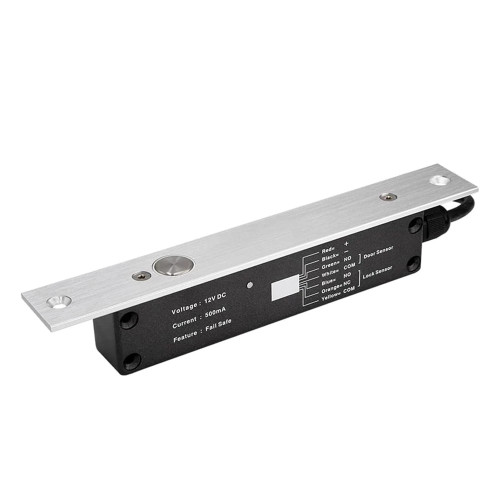

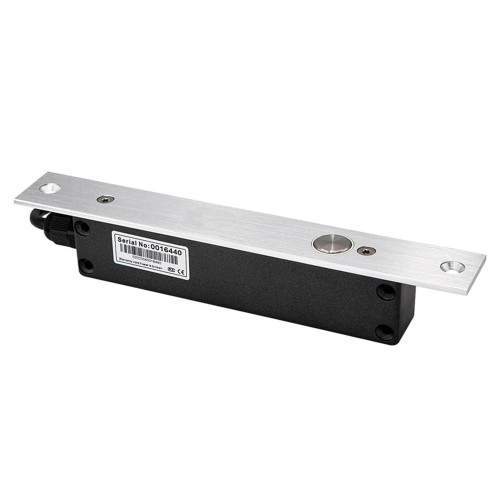

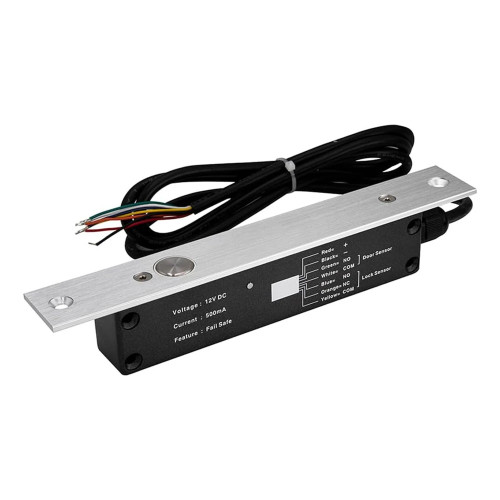

YB-200IP – врезной электроригельный замок для контроля доступа. Ригельный замок подходит для двусторонней двери, открывающейся на 180° (как внутрь, так и наружу). Пыле-водонепроницаемый (IP66).

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей.

ЧТО ТАКОЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Электроригельный замок – устройство для запирания дверей, управление которым происходит с помощью эл. питание. Запирание дверей осуществляется выдвижным ригелем (металлический стержень), входящим в соответствующую часть.

КАК РАБОТАЕТ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-200IP

При закрытии двери встроенный в замок геркон реагирует на магнит в соответствующей планке и запирает контакт выдвигающего ригель соленоида.

При выключении электропитания замок находится в отключенном состоянии (ригель задвинут), что соответствует правилам пожарной безопасности.

Замок отключается управляющим контактом.

ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК

Замок ригеля используется в автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и других помещениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200IP

• Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: 800 кг
• Выходы: NO/COM
• Без питания: отключен
• Питание: 12V
• Потребление: 500мА
• Размеры:

замок: 220x30x37 мм

соответствующая планка: 110x30x3 мм

ригель: 16 мм (выдвижная часть), 16 мм (диаметр)

КОМПЛЕКТАЦИЯ

• электроригельный замок
• соответствующая планка
• монтажный комплект
• инструкция

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200IP

Сделайте нишу в дверной коробке/двери, размером 35мм х 137.6 мм | глубиной 40 мм и установите замок заподлицо с поверхностью

*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами

Установите соответствующую планку таким образом, чтобы встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и соответствующей планкой должно быть не более 8 мм.

Согласно инструкции подключения, подключите электроригельный замок YB-200IP к питанию и управляющим устройствам системы контроля доступа.

Совместимость

Электроригельный замок YB-200IP совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
