Электромагнитный замок YLI Electronic YM-280DBZ для системы контроля доступа

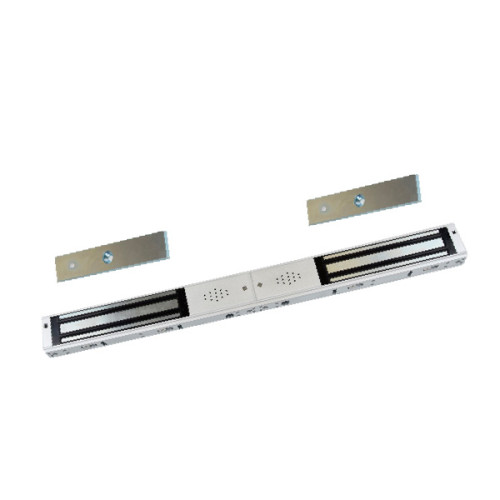

YM-280DBZ – накладной электромагнитный замок для двустворчатой двери с зуммером с силой удержания до 280*2 кг на разрыв. Компания-производитель YLI ELECTRONIC. Предназначен для внутренней установки на двустворчатые металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери. Посмотреть принцип работы, функционал и монтаж ЭЛЕКТРОМАГНИТНОГО ЗАМКА на примере модели YM-180 от YLI Electronic ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью. КАК РАБОТАЕТ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК YM-280DBZ Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности. Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка. ГДЕ ИСПОЛЬЗУЕТСЯ ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280DBZ Сила удержания: 280*2 кг Материал корпуса: анодированный алюминий Материал ответной части: цинк Питание: DC12V | DC24V (переключается перемычкой на замке) Потребление: 12V/500mA*2 | 24V/250mA*2 Размеры: замок с крепежной планкой: 500х48,8х25,9мм; ответная планка: 180х38,2х11,5мм КОМПЛЕКТАЦИЯ YM-280DBZ электромагнитный замок с крепежной планкой 2 ответных части крепежный комплект монтажный стикер с разметкой инструкция УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА ОТВЕТНАЯ ПЛАНКА • Наклейте трафарет в месте установки ответной части на каждой створке двери; • С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки (Повторите те же действия для второй части двери); • Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа (Повторите те же действия для второй части двери) ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита. КРЕПЕЖНАЯ ПЛАНКА ЗАМКА • Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК • Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа ПОДКЛЮЧЕНИЕ ПИТАНИЯ • Подключите электромагнитный замок к питанию: (+) к красному проводу; (-) к чёрному СОВМЕСТИМОСТЬ Электромагнитный замок YM-280DBZ совместим с кодовыми клавиатурами, считывателями, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа. МОДИФИКАЦИИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280DBZ YM-280 – замок для накладной установки YM-280M – для врезной установки; 107183
