Электромеханический замок ATIS Lock MCh для контроля доступа

Электромеханический замок ATIS Lock MCh для контроля доступа

Бренд: ATIS

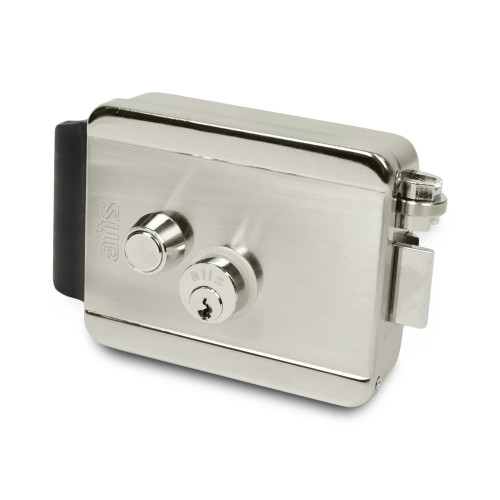

ATIS Lock MCh – универсальный накладной электромеханический замок из окрашенной стали для внутренней установки с дополнительной защитой кнопки выхода замка от продавливания. Предназначен для металлических или деревянных дверей. Тип установки в направлении закрывания дверей: левый/правый.

Отпирается импульсом электрического тока (12 В), а также ключом или посредством встроенной механической кнопки. В комплекте прилагается 5 ключей.

Тип ключа – зубчатый

Электромеханический замок.

Электромеханический замок – запирающее устройство с механическим ригелем, отпирание которого производится посредством подачи электрического питания, или механическим способом – ключом/кнопкой.

Как работает электромеханический замок

Отключить замок ATIS Lock MCh можно следующими способами:

• снаружи – с помощью ключа
• изнутри – с помощью встроенной механической кнопки
• дистанционно – импульсом напряжения 12 В от сетевого блока питания или контроллера

Чтобы избежать выхода катушки замка из строя, непрерывное время подачи напряжения не должно превышать 3 секунд.

Где используется электромеханический замок ATIS Lock MCh

Используется в простых системах контроля доступа, например в квартирах, школах, магазинах, гостиницах, офисах, складских помещениях. Изготовлен из окрашенной стали, замок подходит только для установки внутри помещений.

Технические характеристики ATIS Lock MCh

• Материал корпуса: окрашенная сталь
• Тип установки: накладной
• Питание: 12 В
• Ток потребления: 2 А
• Рабочая температура: от -30° до +70°С
• Размеры: 160 х 105 х 37 + кнопка 10 мм
• Размеры упаковки: 170 x 107 x 85 мм
• Вес: 1300 г

Установка электромеханического замка ATIS Lock MCh

• Установите и закрепите сердечник (d=27 мм) с монтажным кольцом на дверях, используя зажимную пластину
• Настройте планку сердечника в зависимости от толщины двери
• Снимите крышку замка, открутив два винта на торце, и закрепите замок на двери, используя 4-е монтажные отверстия
• Установите соответствующую часть, выдержав расстояние между замком и соответствующей планкой 5 мм
• При необходимости отрегулируйте усилие взводной пружины замка
• Подключите питание

Для отключения электромеханического замка с помощью видеодомофона без использования отдельного блока питания к замку – рекомендуем использовать БКЗ (приобретается отдельно).

Левая/правая установка запирающего ригеля

Для установки запирающего ригеля замка в соответствии с направлением закрывания двери (слева/справа), необходимо снять крышку замка, вытащить шплинт из проема запирающего ригеля, снять шайбы, вытащить и повернуть ригель на 180°. Закрепите все в обратной последовательности.

Совместимость

Электромеханический замок ATIS Lock MCh совместим с аудиодомофоном и видеодомофоном всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем контроля доступа.
