- 2-проводный к 4-проводному
- Входное напряжение питания 12 В
- Индикация дежурного режима
- Индикация режима «Тревога»
- Индикация сигнала «Неисправность»
- Новой Почтой по Украине: бесплатно на заказы от 1500 грн.
- Доставка курьером по Киеву: 100 грн / бесплатно на заказы от 1500 грн
- Безналичная оплата
- Гарантия 12 месяцев
- Обмен/возврат в течении 14 дней
Модуль согласования шлейфов Артон МУШ-ДЛМ (Описание)
Модуль согласования шлейфов Артон МУШ-ДЛМ
Бренд: Артон

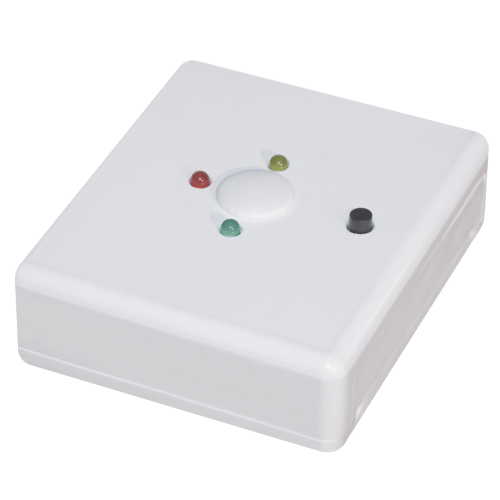

Артон МУШ-ДЛМ – модуль согласования шлейфов, предназначенный для подключения дымового линейного пожарного извещателя «АРТОН-ДЛ» к охранно-пожарным приемно-контрольным приборам через двухпроводный шлейф. Устройство формирует сигнал Пожар путем разрыва сигнального шлейфа или изменения величины его сопротивления. О переходе в режим Пожар сообщает красный светодиод, а нормальный режим работы индицируется зеленым светодиодом. Дополнительно модуль обеспечивает формирование сигнала «Неисправность» при отсутствии питания. Для удобства обслуживания предусмотрена кнопка «Сброс», позволяющая временно выключить питание двухпроводного шлейфа. Устройство выполнено в компактном белом пластиковом корпусе с индикаторами на лицевой панели.
Основные характеристики
- Тип: модуль согласования шлейфов
- Назначение: подключение дымового линейного извещателя «АРТОН-ДЛ»
- Схема подключения: двухпроводный шлейф
- Формирование сигнала "Пожар": разрыв сигнального шлейфа; изменение величины сопротивления
- Формирование сигнала "Неисправность" при отсутствии питания
- Светодиодная индикация режимов работы: красный – «Пожар», зеленый – нормальный режим
- Кнопка «Сброс» для отключения питания двухпроводного шлейфа
- Корпус: пластиковый
- Цвет корпуса: белый
Артон МУШ-ДЛМ – надежный модуль согласования, обеспечивающий корректную работу линейных дымовых извещателей в системах пожарной сигнализации.
Характеристики модуля согласования шлейфов Артон МУШ-ДЛМ
| Ток потребления в дежурном режиме: не более 25 мА |
| Способ подключения к ППК: четырехпроводный ШС |
| Ток потребления в режиме ПОЖАР: не более 40 мА |
| Диапазон входных напряжений: 10.2 – 13.8 В |
| Диапазон выходных напряжений в дежурном режиме: 9.7 – 13.6 В |
| Ток короткого замыкания в цепи двухпроводного шлейфа: не более 20 мА |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как дежурный режим работы: 2,0—5,5 мА |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как «НЕИСПРАВНОСТЬ»: не более 1,60 и не менее 18,0 мА |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как режим «ПОЖАР»: 7,5—16,5 мА |
| Сопротивление между контактами “3” и “2” в дежурном режиме: ≤25 Ом |
| Габаритные размеры: 70x70x30 мм |
| Масса: 50 г |
Характеристики модуля согласования шлейфов Артон МУШ-ДЛМ
| Ток потребления в дежурном режиме: не более 25 мА |
| Способ подключения к ППК: четырехпроводный ШС |
| Ток потребления в режиме ПОЖАР: не более 40 мА |
| Диапазон входных напряжений: 10.2 – 13.8 В |
| Диапазон выходных напряжений в дежурном режиме: 9.7 – 13.6 В |
| Ток короткого замыкания в цепи двухпроводного шлейфа: не более 20 мА |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как дежурный режим работы: 2,0—5,5 мА |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как «НЕИСПРАВНОСТЬ»: не более 1,60 и не менее 18,0 мА |
| Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как режим «ПОЖАР»: 7,5—16,5 мА |
| Сопротивление между контактами “3” и “2” в дежурном режиме: ≤25 Ом |
| Габаритные размеры: 70x70x30 мм |
| Масса: 50 г |
