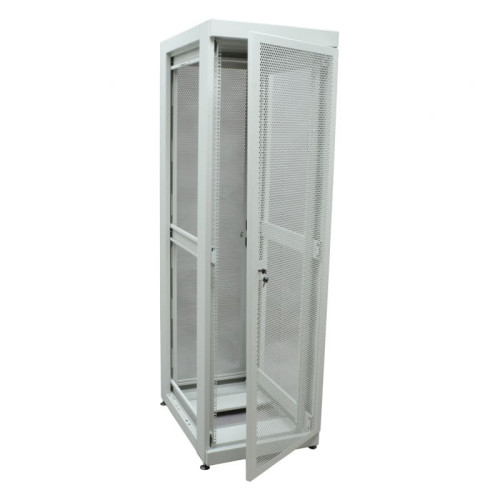

Шкаф монтажный напольный CMS Украина UA-MGSE4268MPG

Серверный шкаф 19” 42U серии MGSE с цельнометаллической дверцей с перфорацией предназначен для организации коммутационного узла в помещениях серверной и ЦОД с внешним охлаждением. Благодаря двум направляющим парам с лицевой и задней стороны и допустимой нагрузке в 500 кг, в шкафах есть возможность размещения оборудования на четыре точки крепления, такого как серверы, блок бесперебойного питания повышенной емкости и полки глубиной более 450 мм. Двухсторонняя конструкция позволяет как устанавливать оборудование с двух сторон, что увеличивает высоту в юнитах в два раза, так и масштабировать сеть в будущем, например, к настенному шкафу на 18U можно установить только 18 патч-панелей, к напольному шкафу 18U устанавливается уже 36 панелей.

Глубина коммутационного шкафа выбирается исходя из глубины серверного оборудования, которое нужно в нем разместить. Доступны три варианта: 675 мм, 865 мм и 1055 мм. Глубина должна быть не меньше глубины сервера + 140 мм (на 70 мм выступает шнур питания, 70 мм нужно оставить перед передним стеклом).

Несмотря на то, что 19” направляющие можно зафиксировать вплотную к передним или задним дверям, нужно оставлять место для соединяющих шнуров и кабельных организаторов.

В связи с тем, что коммутационный шкаф имеет большой вес и не всегда есть возможность собранную конструкцию занести узкими коридорами или через узкое дверное отверстие к серверной, он поставляется в разобранном виде в 3-4 пакетах, каждый из которых способен поднять 1 человек. Шкаф состоит из максимально симметричных деталей, чтобы упростить процесс монтажа. Собирая ее, монтажник не думает над тем верх это или низ, правая деталь или левая. Исключение – это промаркированные 19” направляющие и крепление передней и задней двери. Благодаря массовому применению клепальных гаек и нарезанной резьбы, шкаф способен собрать 1 человек (нет соединений, где требуется третья рука). Точность позиционирования элементов крепления позволяет дотягивать каждый винт сразу до конца, что избавляет от необходимости что-то подравнивать или регулировать и делать окончательное дотяжение.

Охлаждение серверного шкафа можно реализовать, установив вентиляционный блок из 3-х вентиляторов SUNNON (заказывается отдельно), монтируемый вместо заглушки. Каждую заглушку можно заменить вентиляторным блоком. Вентиляторные блоки можно соединить шнуром С13-С14 (компьютер-монитор). Каждый вентиляторный блок можно подсоединить к своему термостату и организовать каскадное включение вентиляторных блоков в зависимости от температуры. Питание вентиляторного блока подключается шнуром CEE7-C13 (обычный шнур питания компьютера).

В комплекте шкафа MGSE на 1 заглушку меньше. Поэтому в шкаф заводят электрические и коммутационные кабели через не заглушенное отверстие или заказывают кабельный ввод со монтируемыми вместо заглушки щетками.

Конструкция имеет 8 приваренных гаек для монтажа ножек, расположенных в углах вертикального каркаса, что позволяет установить коммутационный шкаф к серверному и отрегулировать горизонтальное положение. 8 креплений необходимо для того, чтобы можно было поставить шкафы вплотную (у одной ножки ставятся по краям, у другой – ближе к середине). 4 ножки входят в комплект. Для монтажа колес необходимо самостоятельно произвести отверстия в элементе каркаса.

• Коммутационный шкаф поставляется в разобранном виде в 3-х или 4-х коробках. Благодаря массовому применению клепальных гаек, она способна собрать 1 человек за 30-40 минут
• Вертикальные 19" направляющие имеют маркировку юнитов
• В шкафах шириной 800 мм можно увеличить ширину с 19 дюймов до 21 дюйма
• Расстояние между направляющими регулируется по глубине
• Глубина серверного шкафа имеет большие размеры (до 1055 мм), чем у аналогичных производителей, что дает дополнительное пространство для размещения кабеля и вентиляции
• Для принудительной вентиляции дополнительно применяются 3-х вентиляторные блоки, монтируемые в крышу или пол, возможна установка более одного блока, соединяемых между собой шнуром питания С13-С14
• Дополнительно для защиты шкафа от попадания пыли можно установить щеточный ввод
• Ножки уходят в комплекте, колеса заказываются отдельно
• Шкаф окрашен порошковой краской (мелкий шагрень матовый) подобран таким образом, чтобы он выглядел эстетично и длительный срок эксплуатации. Выполнена в двух цветах: черный и серый

Толщина металла:

• Вертикальный элемент каркаса: 2 мм
• Передняя дверь, направляющая, стенки: 1,5 мм
• Боковые двери, задние двери, заглушки: 1 мм

Вентиляторные блоки, колеса, полки заказываются по отдельности.
