Cистема хранения энергии Deye MS-GS215-2H3 (100 kW/215 kWh)

Cистема хранения энергии Deye MS-GS215-2H3 (100 kW/215 kWh)

Бренд: Deye

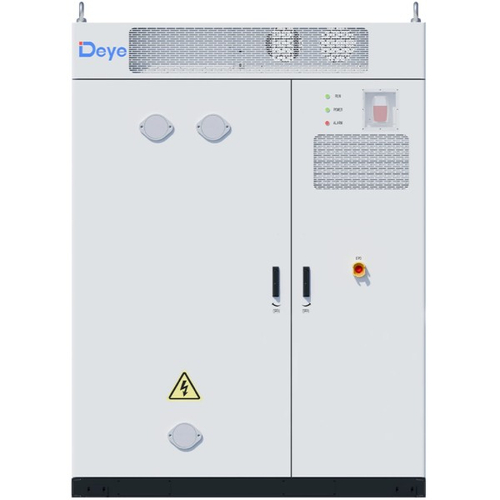

Deye MS-G215-2H3 (100 kW | 215 kWh) - це комплексна система зберігання енергії "все в одному" для комерційних та промислових завдань, яка складається з підлогового корпусу для зовнішнього застосування, високовольтних акумуляторних блоків, модуля перетворення PCS, контролера управління, систем кондиціювання та систем кондиціювання. Номінальна потужність перетворення АС 100 kW (пікова - 150 kW) із ємністю зберігання енергії 215 kW. MS-G215-2H3 підтримує масштабованість до 20 одиниць для on-grid завдань (2 MW / 4.3 MWh) та 5  одиниць для off-grid завдань (0.5 MW / 1.075 MWh).

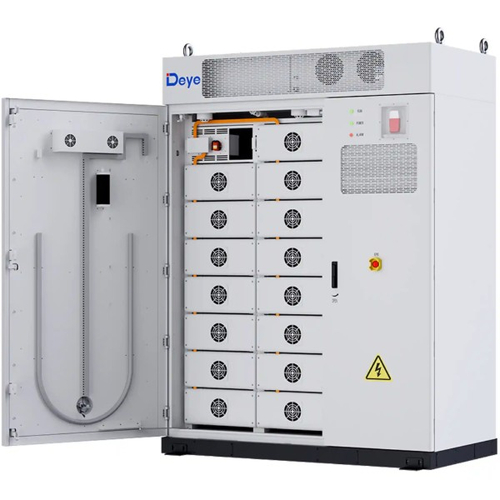

Система Deye MS-G215-2H3 має модульну конструкцію:

Акумуляторний кластер формується на основі високовольтних LifePO4 акумуляторних блоків Deye BOS-B із вбудованою системою терморегуляції. Ємність одного блоку становить 14.3kWh (51.2V/280Ah). Термін служби акумуляторних блоків становить більше 6000 циклів і гарантією 10 років при зарядах-розрядах 0.5С. Блоки керуються модулем Deye BOS-B-PDU-2, який дозволяє підключати до 15 акумуляторних блоків BOS-B. Максимальна ємність одного кластера із 15 блоків BOS-B становить 215 kWh. BOS-B-PDU-2 захищає від перезаряду, перерозряду, перевантаження по струму екстремальних температур, забезпечує функцію швидкого аварійного відключення.

Для підключення сонячних полів необхідно буде використовувати модуль Deye SUN-MPPT-L01-AM8, який має 8 незалежних MPPT-трекерів для перетворення енергії від сонячних панелей на заряд акумуляторних блоків BOS-B. Також модуль дозволяє конвертувати енергію сонця для подачі в мережу або навантаження. Максимальна вхідна потужність PV складає 204 кВт. SUN-MPPT-L01-AM8 підтримує функції нульового експорту (zero export) та віртуального синхронного генератора (VSG) для стабільної роботи з електромережею. Якщо модуль SUN-MPPT-L01-AM8 вже встановлений, тоді ESS позначається MS-GS215-2H3.

У системі MS-G215-2H3 використовуються модуль перетворення SUN-100K-PCSL01HP3 - це модуль PCS (Power Conversion System - система перетворення потужності), який перетворює постійний струм (DC) від батарей в змінний (AC) для живлення навантажень або передачі в мережу. Модуль підтримує двонаправлене перетворення потужністю 100 кВт/3ф, забезпечуючи високу ефективність перетворення до 98.5%.

Для підключення MS-G215-2H3 до мережі та навантаження потрібен додатковий пристрій MS-TS500-2-A - це перемикач STS (Static Transfer Switch), який забезпечує миттєве перемикання між декількома джерелами живлення (електромережа, ESS, генератор) за час менше 10 мс (зазвичай 4-8 мс). Такий час перемикання гарантує, що навіть чутливе обладнання (сервери, медичні прилади, промислові системи) продовжить працювати без переривань, оскільки час перемикання нижче за поріг сприйняття більшості пристроїв. На відміну від механічних перемикачів введення резервного живлення, STS використовує напівпровідникові технології, що забезпечує високу швидкість та надійність перемикання без фізичного зношування. Одного STS достатньо для підключення 5 модулів PCS потужністю 100 кВт, що забезпечує здатність, що перемикається, на потужність 500 кВт. STS повністю інтегрований з іншими компонентами Deye BOS-B, такими як PCS та BMS через стандартні протоколи зв'язку (CAN2.0, RS485). Можливість роботи з кількома джерелами живлення дозволяє адаптувати систему до різних сценаріїв, включаючи автономні мікромережі або гібридні системи із сонячною енергією.

Якщо в системі більше одного MS-G215-2H3, необхідно використовувати EMS-1000. EMS-1000 – це інтелектуальна система управління енергієй (Energy Management System), створена для ефективної інтеграції з гібридними інверторами, системами ESS, навантаженнями та електромережами. Вона забезпечує баланс енергії - повне запобігання зворотній віддачі в мережу (zero-export) та гнучке розподілення за тарифами (time-of-use).

Deye MS-G215-2H3 – це високопродуктивна система зберігання енергії промислового класу, розроблена для комерційних та промислових об'єктів. Інтегроване рішення поєднує передові технології управління батареями, перетворення енергії та інтеграції із сонячними панелями, забезпечуючи ефективне управління енергією для бізнесу.
