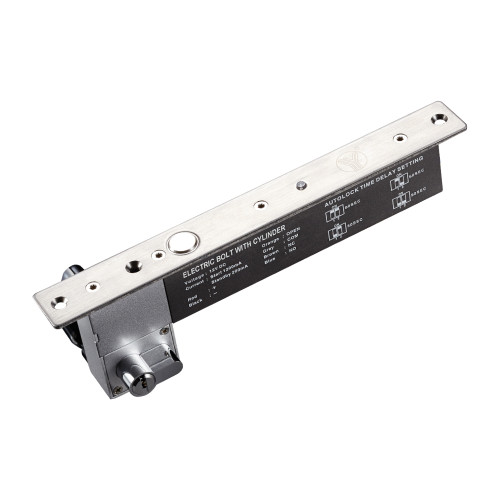

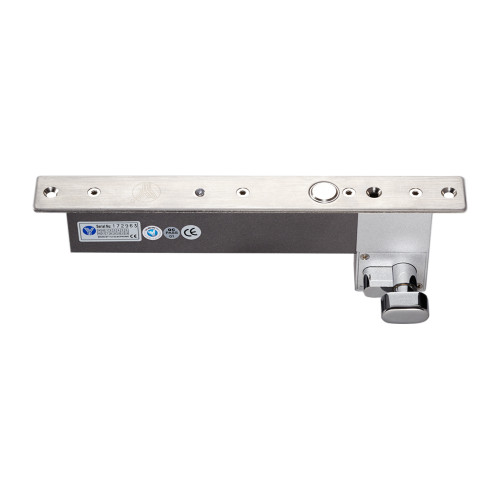

Замок ригельний YB-630A(LED) врізний для системи контролю доступу

YB-630A LED – врізний електроригельний замок для системи контролю доступу, глибина врізання личинки 73мм.
Компанія-виробник YLI ELECTRONIC.

Електроригельний замок призначений для внутрішньої установки як у дверну коробку (раму), так і в двері. Підходить для металевих, пластикових, металопластикових та дерев'яних.

Оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | чи 9 сек. (перемикається перемичками на замку). А також вбудованою LED індикацією відкриття/закриття дверей.

ЩО ТАКЕ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК

Електроригельний замок - пристрій для замикання дверей, керування яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.

ЯК ПРАЦЮЄ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК YB-630A LED

Під час закриття дверей, вбудований в замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у закритому стані (ригель висунутий).
Відкривається замок керуючим контактом (помаранчевий провід).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-630A LED

• Тип замку: електроригельний
• Тип установки: врізний
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/NC/COM
• Без харчування: відкритий
• Харчування: 12V
• Споживання: 1200мА (робоче) | 200мА (режим очікування)
• Розміри:

• замок: 270x30x73 (мм)
• планка у відповідь: 100x25x3мм
• ригель: діаметр 16 мм, довжина 16 мм

• Вбудований індикатор стану дверей
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд.

КОМПЛЕКТАЦІЯ

електроригельний замок
накладка на замок
планка у відповідь
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція
ключовий циліндр, ключі(5шт.), накладка на циліндр.

ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-630A LED

Налаштуйте таймер затримки (перемикається перемичками на замку);
Вирубайте нішу в дверній коробці/двері за розміром замка і планки у відповідь, після чого встановіть замок врівень з поверхнею;

*для встановлення замка в порожню металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту

Прикладіть накладку на замок і зафіксуйте шурупами;
Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм
Згідно з інструкцією підключення, під'єднайте електроригельний замок YB-630A LED до живлення та керуючих пристроїв системи контролю доступу
