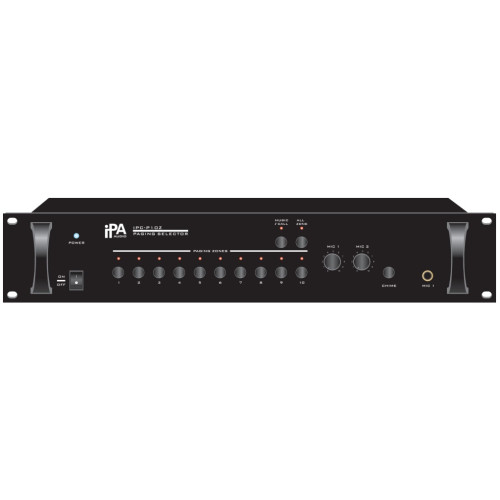

Блок вибору зон IPA AUDIO IPC-P10Z

Автоматичний селектор зон IPC-P10Z входить до складу системи оповіщення IPA AUDIO та використовується для побудови систем автоматичного сповіщення про пожежу та трансляцію фонової музики на базі додаткового обладнання. Цей блок одночасно працює як попередній підсилювач і як селектор зон. Як попередній підсилювач блок IPC-P10Z приймає та транслює на вихід 2 лінійних та 2 мікрофонних аудіо-сигналу. Блок має три аудіо пріоритети: тривожний аудіо сигнал (LINE1), мікрофонний сигнал (MIC1), низький пріоритет (LINE2, MIC2).

Як селектор зон блок IPC-P10Z управляє іншими пристроями, що є виконавчими. Управління зводиться до формування на виході даного блоку, сухих контактів, для подальшої передачі на інші блоки, з метою включення необхідних реле. Управління здійснюється 3 режимами або способами, кожен із яких має свій пріоритет: 1) найвищий пріоритет мають сухі контакти від ОПС, що підключаються до тривожного входу на задній панелі; 2) середній пріоритет мають кнопки на передній панелі; низький пріоритет мають мікрофонні консолі, що підключаються до цього блоку.

До селектора IPC-P10Z може бути підключено до 16 мікрофонних консолей. Кожному блоку призначається адреса за допомогою DIP-перемикачів. Таких адрес може бути 16. Це означає, що за допомогою однієї мікрофонної консолі, можна керувати 16 блоками IPC-P10Z і як наслідок 160 зонами.

Живлення IPC-P10Z здійснюється від мережі змінної напруги 220 В. Конструктивно блок виконаний в рековому 19-дюймовому корпусі, призначеному для монтажу в стандартну електротехнічну шафу.

Особливості

• Керування вибором зон виконується кнопками на лицьовій панелі блоку або виносної мікрофонної консолі IPM-RP10.
• 2 канали входів для підключення підсилювачів потужності при побудові двоканальних систем пожежного оповіщення. Канал А – для підключення фонового озвучування, канал В – для тривожних повідомлень та оповіщення. У цьому випадку трансляція музики не буде припинена у всіх зонах під час трансляції голосових повідомлень у вибрані зони.
• Максимальна потужність однієї зони, що підключається, - 500 Вт.
• Сумарна потужність зон оповіщення, що підключаються, на один контролер - 5000 Вт.
• 10 виходів для підключення зон оповіщення.
• На лицьовій панелі – індикація статусу кожної зони. Під час трансляції музики індикація зелена, при сповіщенні про пожежу та подання голосових повідомлень – червона.
• 2 мікрофонні входи, 2 лінійні входи, 1 лінійний аудіовиход.
• Пріоритет входів (від високого до низького): лінійний вхід тривожних повідомлень (EMC), мікрофонний вхід (MIC1), вхід від виносної мікрофонної консолі.
• Вбудований сигнал привернення уваги.
• На лицьовій панелі кнопки з індикацією: вибір зон (CH1-CH10), кнопка перемикання музика/повідомлення, кнопка вибору всіх зон.
• Регулятори гучності мікрофонів MIC1, MIC2
• 2 роз'єми RJ45 для підключення додаткових блоків та збільшення кількості зон оповіщення.
• DIP-перемикачі для встановлення адреси блоку у системі на тильній стороні блоку.
